Solutions de stockage LH2 réservoirs
Avantages de nos solutions de stockage LH2
Masse
de 5 à 10%
inférieure
Volume
de 30 à 50%
plus efficace
Centre de gravité
de 25 à 35%
plus bas
Sécurité
10 à 20x meilleure
dans le cas
de perte de vide
*Calculs basés sur des cas réels de calculs éxécutés par rapport à des specifications clients par rapport aux solutions conventionnelles vide & MLI
Découvrez nos solutions de stockage
Cliquez sur le réservoir qui vous intéresse pour en savoir plus.
Réservoirs maritimes LH2
Réservoir maritime 2x12T
Capacités par réservoir
Masse de LH2 : 12’100 kg (24,2 tonnes total)
Pression de stockage : 3 – 7,5 bars
Temps de dormance : 378 heures (15,75 jours)
Matériau du réservoir : intérieur en acier inoxydable - extérieur en acier inoxydable
Poids à vide : 126’200 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoir maritime 25T
Capacités du réservoir
Masse de LH2 : 25‘480 kg
Pression de stockage : 3 - 7,5 bars
Temps de dormance : 388 heures (16,2 jours)
Matériau du réservoir : intérieur en acier inoxydable - extérieur en acier inoxydable
Poids à vide : 126’200 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoir maritime 42T
Capacités du réservoir
Masse de LH2 : 42’220 kg
Pression de stockage : 5 - 7,5 bars
Temps de dormance : 725 heures (30 jours)
Matériau du réservoir : intérieur en acier inoxydable - extérieur en acier inoxydable
Poids à vide : 141’500 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoirs ferroviaires LH2
Réservoir ferroviaire 550KG
Capacités du réservoir
Masse de LH2 : 550 kg
Pression de stockage : 1 - 3 bars
Temps de dormance : 30 heures
Matériau du réservoir : intérieur acier inoxydable - extérieur acier inoxydable
Poids à vide : 2150 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoir ferroviaire 250KG
Capacités du réservoir
Masse de LH2 : 250 kg
Pression de stockage : 1 - 3 bars
Temps de dormance : 30 heures
Matériau du réservoir : intérieur acier inoxydable - extérieur acier inoxydable
Poids à vide : 2150 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoirs automobiles sport LH2
Réservoir 7,5KG pour moteur thermique
Capacités du réservoir
Masse de LH2 : 7,39 kg
Pression de stockage : 1 - 3 bars
Temps de dormance : 4,5 heures
Matériau du réservoir : aluminium intérieur - carbone extérieure
Poids à vide : 39,6 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoir 7,5KG pour pile à combustible
Capacités du réservoir
Masse de LH2 : 7,39 kg
Pression de stockage : 7 -13 bars
Temps de dormance : 4,2 heures
Matériau du réservoir : aluminium intérieur - carbone extérieure
Poids à vide : 75,6 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoirs transport routier LH2
Réservoir transport routier 12,5KG
Capacités du réservoir
Masse de LH2 : 12,5 kg
Pression de stockage : 1-3 bars
Temps de dormance : 6 heures
Matériau du réservoir : intérieur en acier inoxydable - acier inoxydable
Poids à vide : 95 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoir transport routier 2x17,5KG
Capacités par réservoir
Masse de LH2 : 17,5 kg
Pression de stockage : 1-3 bars
Temps de dormance : 6 heures
Matériau du réservoir : intérieur en acier inoxydable- acier inoxydable
Poids à vide : 125 kg
Sécurité : 2 soupapes de décharge et 1 disque de rupture sur le réservoir LH2 – 1 soupape de décharge et 1 disque de rupture sur l'enveloppe externe
Réservoirs aviation LH2

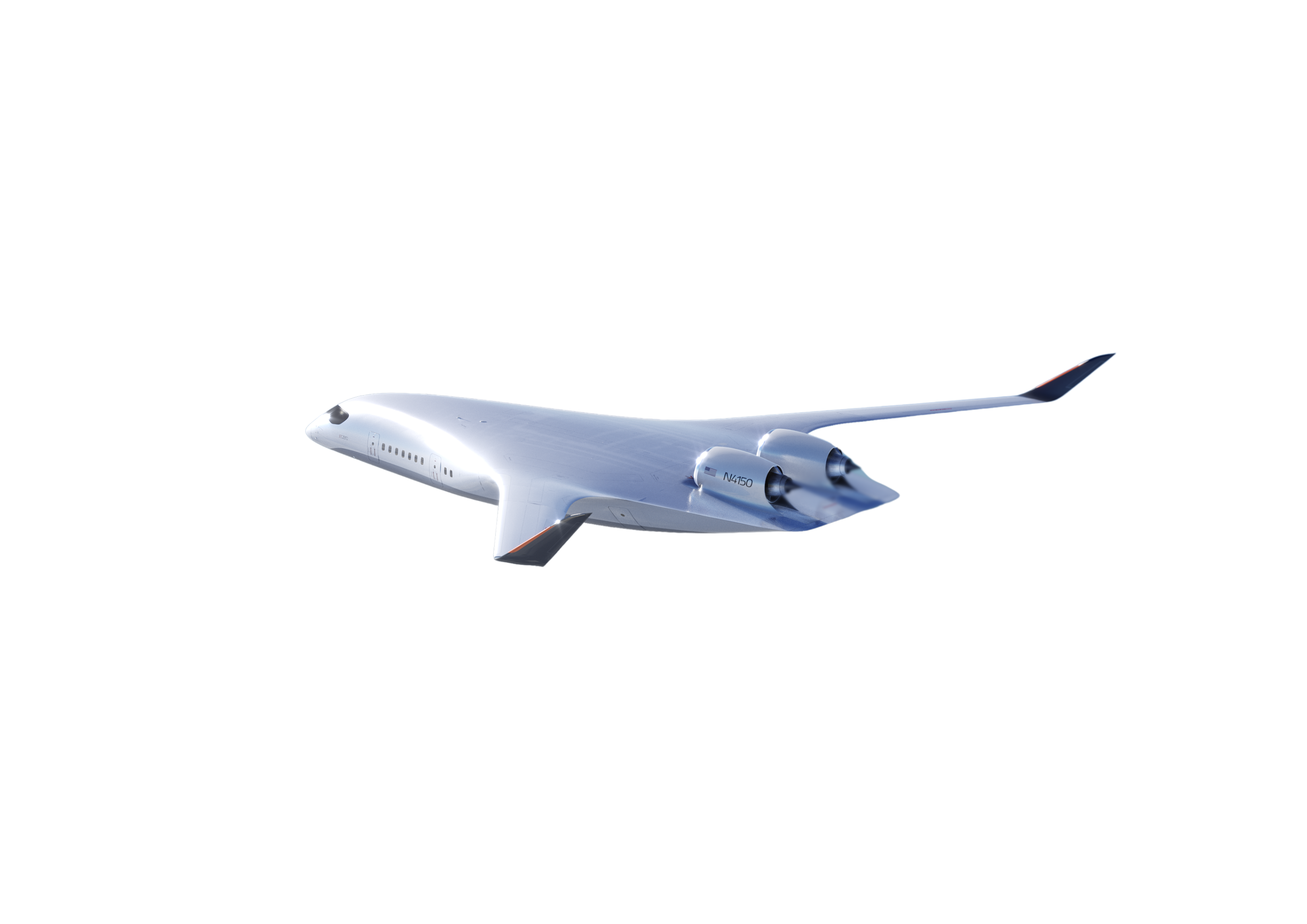

Réservoir pour avion
SHZ Advanced Technologies a été sélectionné par JetZero et la NASA pour l’étude des réservoirs LH2 et des pompes d’alimentation LH2/GH2 du projet Z4.
